四氟蝶阀系列

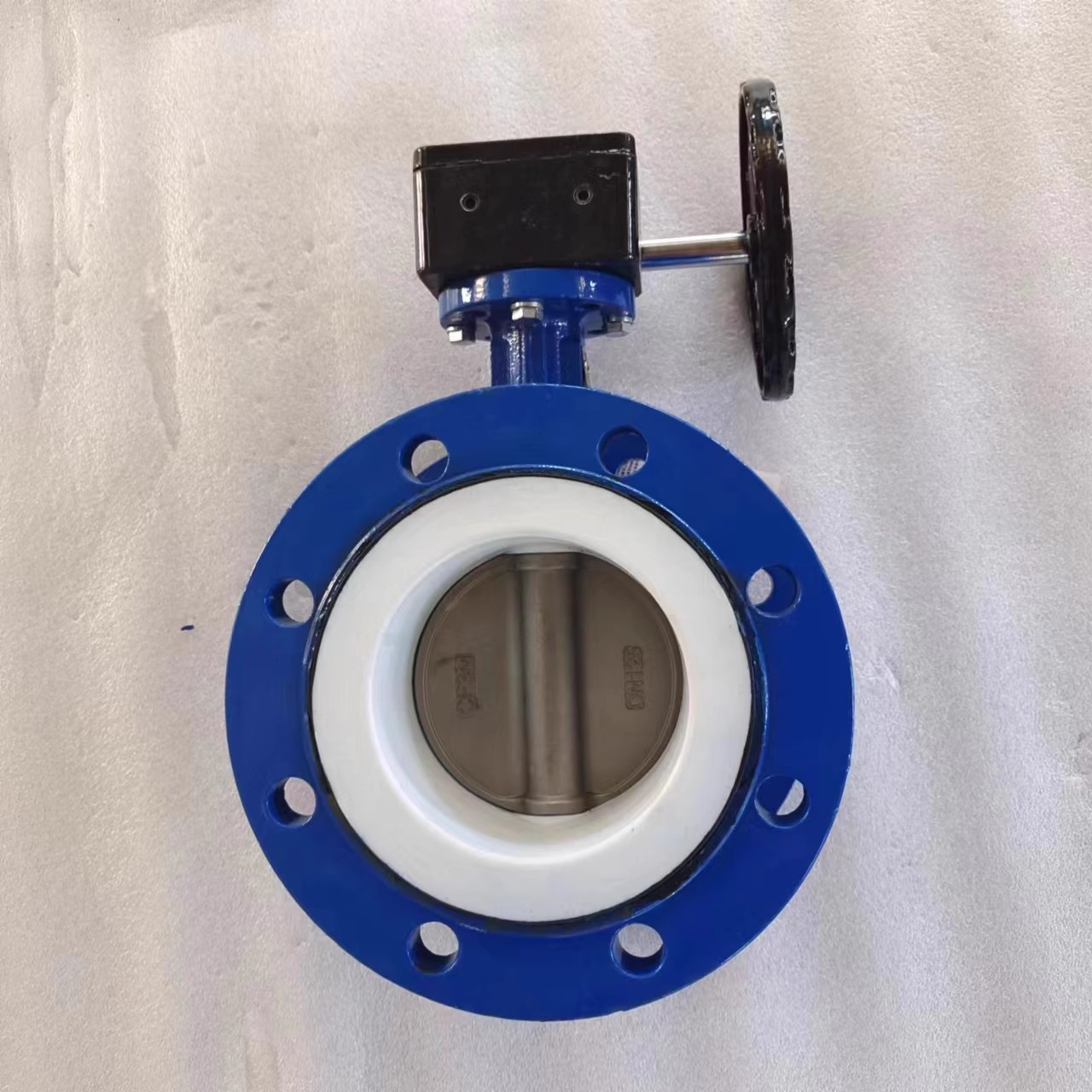

蜗轮衬氟蝶阀是用随阀柑转动的圆形蝶板做启闭性。
订购热线：18722645123
<--产品简介-->

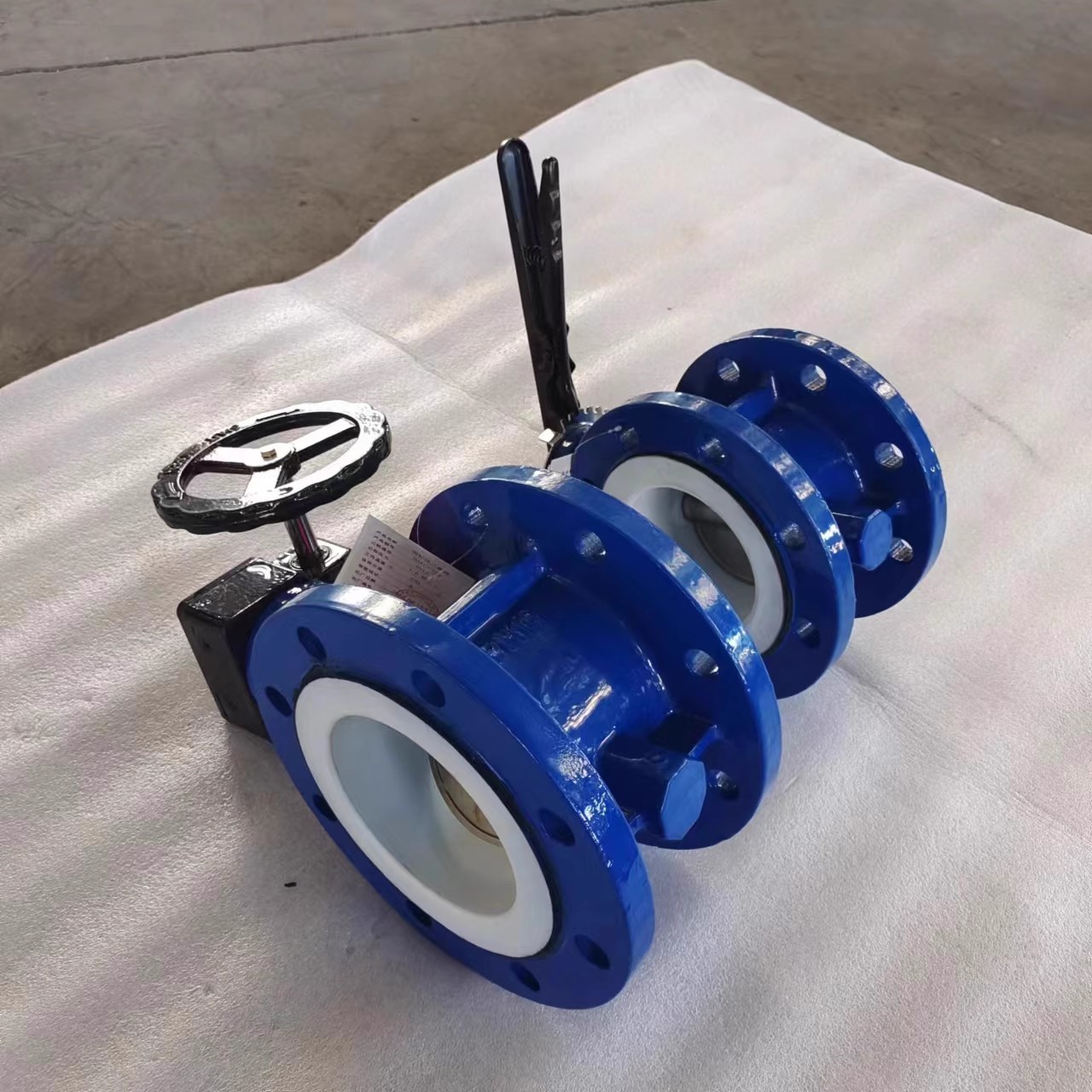

涡轮四氟蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
<--结构参数-->
| DN (mm) | NPS (inch) | L | Z-φd |
| PN1.0(MPa) | |||
| 40 | 11/2 | 106 | 4-φ18 |
| 50 | 2 | 108 | 4-φ18 |
| 65 | 21/2 | 112 | 4-φ18 |
| 80 | 3 | 114 | 4-φ18 |
| 100 | 4 | 127 | 8-φ18 |
| 125 | 5 | 140 | 8-φ18 |
| 150 | 6 | 140 | 8-φ23 |
| 200 | 8 | 152 | 8-φ23 |
| 250 | 10 | 250 | 12-φ23 |
| 300 | 12 | 270 | 12-φ23 |
| 350 | 14 | 290 | 16-φ23 |
| 400 | 16 | 310 | 16-φ25 |
| 450 | 18 | 330 | 20-φ25 |
| 500 | 20 | 350 | 20-φ30 |
| 600 | 24 | 390 | 20-φ30 |
| 700 | 28 | 430 | 24-φ30 |
| 800 | 32 | 470 | 24-φ30 |
| 900 | 36 | 510 | 28-φ34 |
| 1000 | 40 | 550 | 28-φ34 |
